Guía de instalación de Wyze Duo Cam Doorbell

Siga los pasos de la guía de configuración Wyze Duo Cam Doorbell para preparar su timbre con cámara para la instalación.

Asegúrese de tener estos elementos en la caja:

Herramientas necesarias

• 1 desarmador Phillips
• 1 pasador para desmontar el timbre con cámara (en la caja)

Requisitos de voltaje

• Su circuito actual debe tener un voltaje mínimo de 16 V y una potencia de salida de 10 VA.

Para instalar su Wyze Duo Cam Doorbell:

1. Con la aplicación Wyze, complete los pasos 1 a 11 de la guía de configuración de Wyze Duo Cam Doorbell.
2. Pulse “Siguiente” en el paso 11 para no saltarse el tutorial de instalación.
3. En la aplicación Wyze, la pantalla mostrará el mensaje "¿Ya tiene un timbre con cámara que utiliza cableado de CA?"
   • Pulse “No”... si no tiene cableado de CA o no desea conectarlo de forma permanente.
   • Pulse “Sí”... si desea utilizar su cableado de CA para conectar de forma permanente su timbre con cámara.

Instalación inalámbrica:

Si ha seleccionado "No" anteriormente, siga las instrucciones de la aplicación para montar el timbre con cámara:

1. Elija cómo desea colocar el timbre con cámara.
   1. En posición recta para montar el timbre con cámara plano contra la pared.
   2. En ángulo para montar el timbre con cámara con el kit para esquinas o la cuña.
2. Decida cómo desea montar el timbre con cámara.
   1. Utilice cinta 3M si lo coloca recto y no desea utilizar tornillos.
   2. b. Utilice tornillos si desea utilizarlos en cualquiera de las dos posiciones.
3. Pulse Siguiente.

Utilice 3M si no desea taladrar ningún agujero.

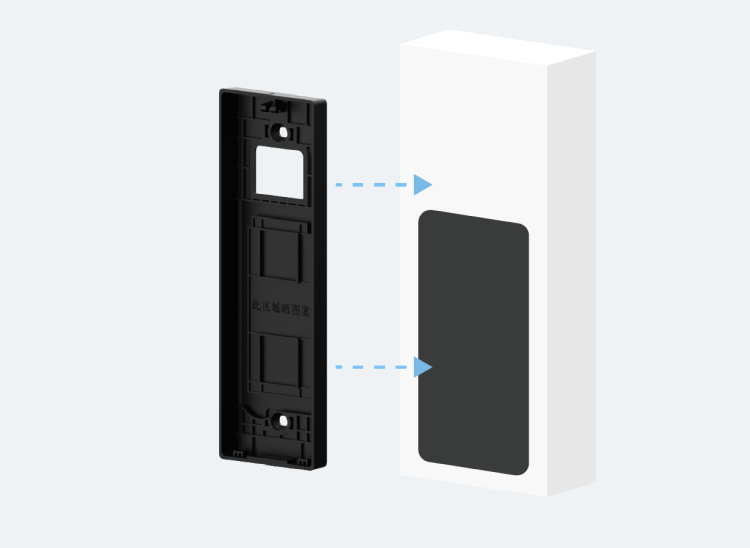

1. Retire el adhesivo de la placa trasera y péguela a la pared.

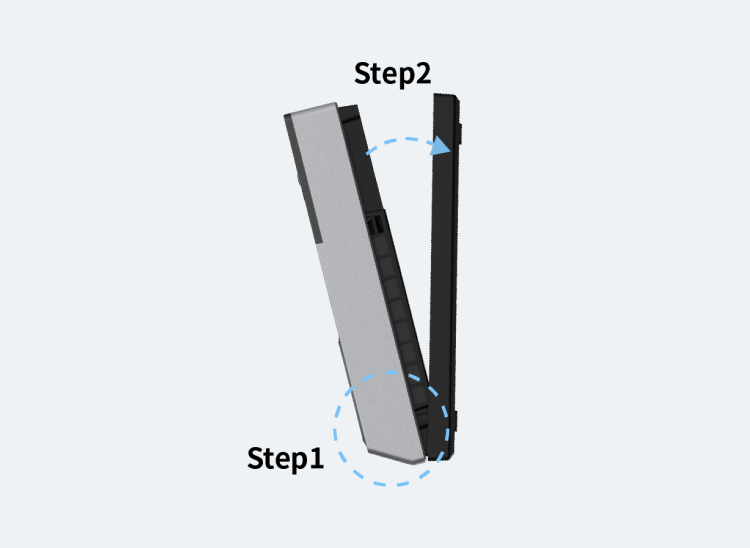

2. Con la batería instalada, móntela en la placa trasera. ¡Empiece de abajo hacia arriba!
   • Si lo coloca primero desde arriba, utilice el pasador de desmontaje del timbre con cámara para retirarlo y vuelva a intentarlo.

2. ¡Ya está todo listo!

Utilice tornillos si desea utilizar un soporte atornillable para su timbre con cámara:

1. Siga las instrucciones de la aplicación para atornillar el kit de esquina o la placa trasera.
   1. La combinación puede variar, dependiendo de si va a montar el timbre con cámara directamente en la pared (solo placa trasera) o si va a añadir primero un kit de esquina para cambiar el ángulo de visión.
2. Fije el timbre con cámara a la placa trasera.
3. Con la batería instalada, móntelo en la placa trasera. ¡Empiece de abajo hacia arriba! (Consulte más arriba)
   • Si lo coloca primero desde arriba, utilice el pasador de desmontaje del timbre con cámara para retirarlo y vuelva a intentarlo.

Instalación con cable:

Si ha seleccionado Sí anteriormente, siga estos pasos para cablear y montar su timbre con cámara:

1. Desconecte la alimentación de su timbre con cámara mecánico actual en el cuadro eléctrico.
   • Artículo relacionado: ¿Qué interruptor del cuadro eléctrico controla el timbre con cámara de su puerta?
   • Si no se siente cómodo comprobando su cuadro eléctrico, deténgase. Llame a su electricista local para que le ayude.
2. Abra la caja del timbre y haga una foto de la configuración actual.
   • ¿No sabe dónde está la caja del timbre? Toque su timbre con cámara actual y escuche el timbre.
3. Siga las instrucciones de la aplicación para utilizar el cable de puente y evitar el timbre actual*.

   1. Puede utilizar las mismas instrucciones de cableado de Wyze Video Doorbell v1.

4. Siga las instrucciones de la aplicación para localizar los terminales Front y Trans.
5. Retire el timbre con cámara actual y desconecte los cables.
6. Instale la placa de pared o el kit de esquina en la pared.
7. Instale la batería en el timbre con cámara.
   • Aunque no utilice la batería para la alimentación, debe instalarla.
8. Conecte los cables de extensión incluidos en la caja a su nuevo timbre con cámara.
   1. Utilice el desarmador para aflojar los tornillos de la parte posterior del timbre con cámara.
   2. Conecte la parte bifurcada del primer cable al primer tornillo.
   3. Haga lo mismo con el segundo cable y el segundo tornillo.
   4. Vuelva a apretar los tornillos.
9. Conecte los cables de su nuevo timbre con cámara a los cables de la pared.
   • Empareje cada extremo, retuérzalos juntos y, a continuación, cúbralos y retuérzalos con los tapones para cables.
10. Vuelva al cuadro eléctrico y active el interruptor del timbre con cámara.
11. Compruebe que la luz de estado situada en la parte delantera del timbre con cámara parpadea en azul.
12. Monte el timbre con cámara en la placa trasera. ¡Empiece de abajo hacia arriba!
    • Si lo coloca primero desde arriba, utilice el pasador de desmontaje del timbre con cámara para retirarlo y vuelva a intentarlo.

Nota adicional:

* Aunque puede utilizar el timbre interno (para ello necesita un Wyze Chime Controller), se recomienda utilizar Wyze Wi-Fi Chime con Wyze Duo Cam Doorbell. Estas instrucciones detallan cómo programar el timbre con cámara sin utilizar el timbre interno.
