Antes de instalar Wyze Doorbell Chime Controller, primero debe configurar su Wyze Duo Cam Doorbell en la aplicación Wyze. Comience con la guía de configuración de guía de onfiguración de Wyze Duo Cam Doorbell, y, a continuación, vuelva a este artículo si desea utilizar el timbre integrado de su hogar.

˙💡¿No quiere usar su timbre actual? ¡Wyze Wi-Fi Chime al rescate!

Qué contiene la caja?

• 1 Wyze Doorbell Chime Controller
• 1 tapas para cables

Herramientas necesarias:

• 1 desarmador Phillips

Para instalar su Wyze Doorbell Chime Controller:

Con la aplicación Wyze, siga los pasos 1-11 de la gúia de instalación de Wyze Duo Cam Doorbell.

Continúe a continuación, siguiendo las instrucciones de la aplicación Wyze para cablear su timbre con cámara.

1. Toque su timbre con cámara para asegurarse que el timbre actual funciona como es debido.
2. Desconecte la alimentación de su timbre con cámara mecánico actual en el cuadro eléctrico.
   1. Artículo relacionado: ¿Qué interruptor del cuadro eléctrico controla mi timbre con cámara?
3. Desconecte la alimentación de su timbre con cámara mecánico actual en el cuadro eléctrico.
4. Vuelva a pulsar el botón del timbre con cámara para comprobar que la alimentación está desconectada. Pulse “Siguiente”.
5. Abra la caja del timbre y haga una foto del cableado actual. Pulse “Siguiente” en la aplicación.

6. Seleccione en la aplicación Wyze la opción que mejor se adapte a la configuración del cableado de su timbre y siga las instrucciones de la aplicación para conectar los cables a los terminales correctos.



   Por lo general, las viviendas con un timbre con cámara tienen dos cables, las que tienen dos timbres con cámara tienen tres cables, etc.

   1. Si tiene dos cables, siga las instrucciones para conectarlos al cable puente.
      • Consulte los gráficos de antes y después de la instalación que se muestran a continuación como referencia.
   2. Si tiene tres cables, siga las instrucciones para seleccionar la puerta correcta y conecte los cables adecuados.
   3. Si tiene cuatro o más cables, siga las instrucciones para encontrar los cables adecuados para conectar.
      • Esto implicará algo de prueba y error. Si no se siente cómodo probando su cuadro eléctrico, deténgase. Llame a su electricista local para que le ayude.
7. Después de completar las instrucciones de cableado y tapar los cables, monte el timbre con cámara en la placa de montaje o el soporte.
8. Encienda la alimentación en el cuadro eléctrico y compruebe que el timbre con cámara suena al pulsarlo. Si es así, cierre la caja del timbre.
9. En la aplicación Wyze, vaya a su Wyze Duo Cam Doorbell > Configuración > Timbre.
10. A continuación, pulse Mi timbre doméstico integrado > Mecánico.
11. ¡Se ha completado la instalación de su Wyze Doorbell Chime Controller!

Si tiene un timbre con cámara (dos cables en la caja del timbre):

Wyze Doorbell Chime Controller Installation Guide

Updated 5 months ago



Before installing Wyze Doorbell Chime Controller, you'll first set up your Wyze Duo Cam Doorbell in the Wyze app. Start with the Wyze Duo Cam Doorbell Setup Guide, then return to this article when if you want to use your home's built-in chime.

💡 Don't want to use your existing chime? Wyze Wi-Fi Chime to the rescue!

What's in the box?

• 1x Wyze Doorbell Chime Controller
• 1x Wire Caps

Required tools:

• 1x Phillips screwdriver

To install your Wyze Doorbell Chime Controller:

Using the Wyze app, complete steps 1-11 in the Wyze Duo Cam Doorbell Setup Guide.

Continue below, following along in the Wyze app to wire your doorbell.

1. Ring your doorbell to ensure your existing chime is working as expected.
2. Turn off power to your existing mechanical doorbell at your electrical panel.
   • Related article: Which switch in the electrical panel controls my doorbell?
3. Turn off power to your existing mechanical doorbell at your electrical panel.
4. Press the doorbell button again to check that the power is turned off. Tap Next.
5. Open your chime box and take a photo of your current wiring. Tap Next in the app.

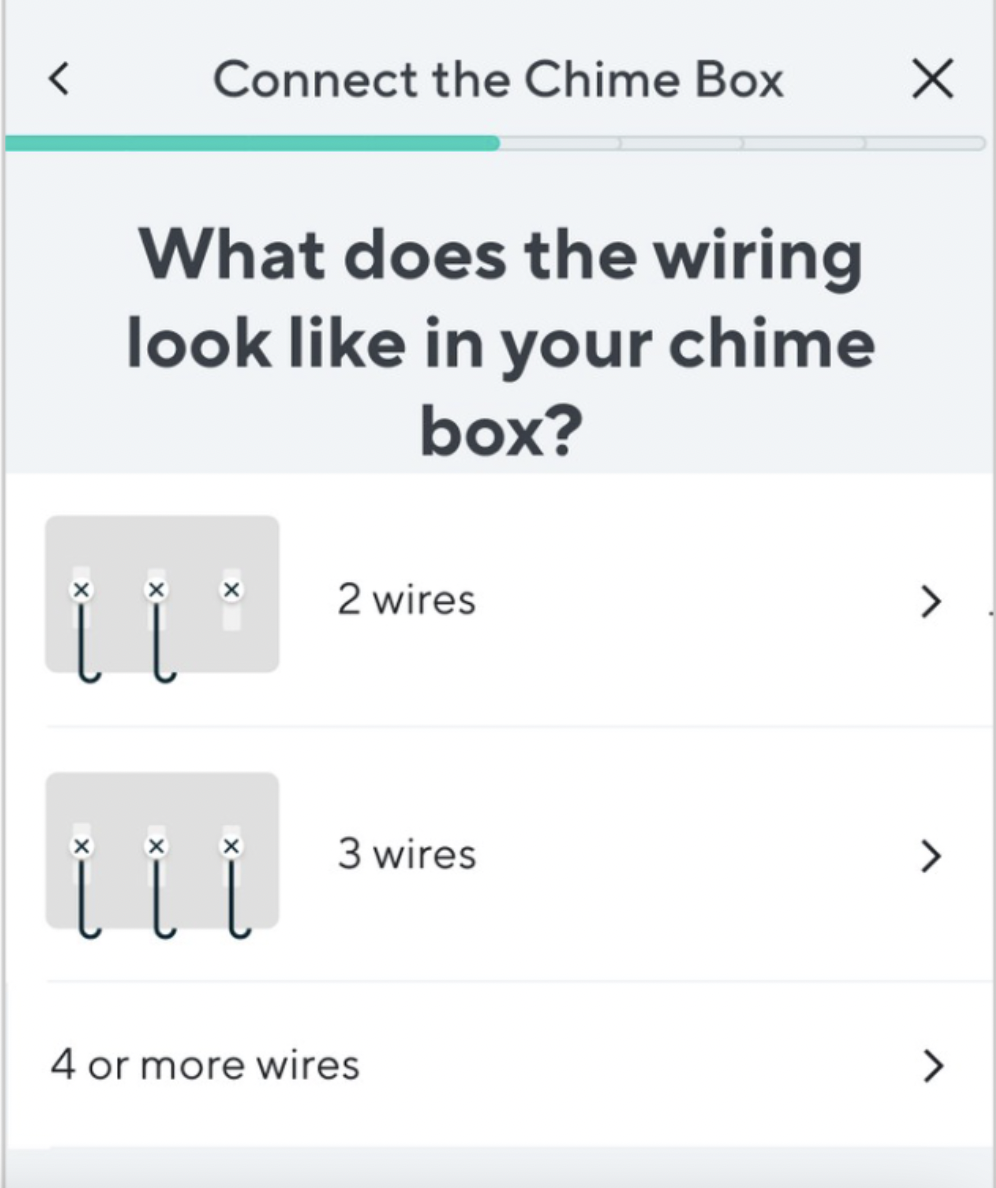

6. Select the option in the Wyze app that best matches your chime's wiring setup and follow along in the app to connect the wires to the correct terminals.

   Typically, homes with 1 doorbell have 2 wires, homes with 2 doorbells have 3 wires, etc.
   1. If you have 2 wires, follow the instructions to connect to the jump wire.

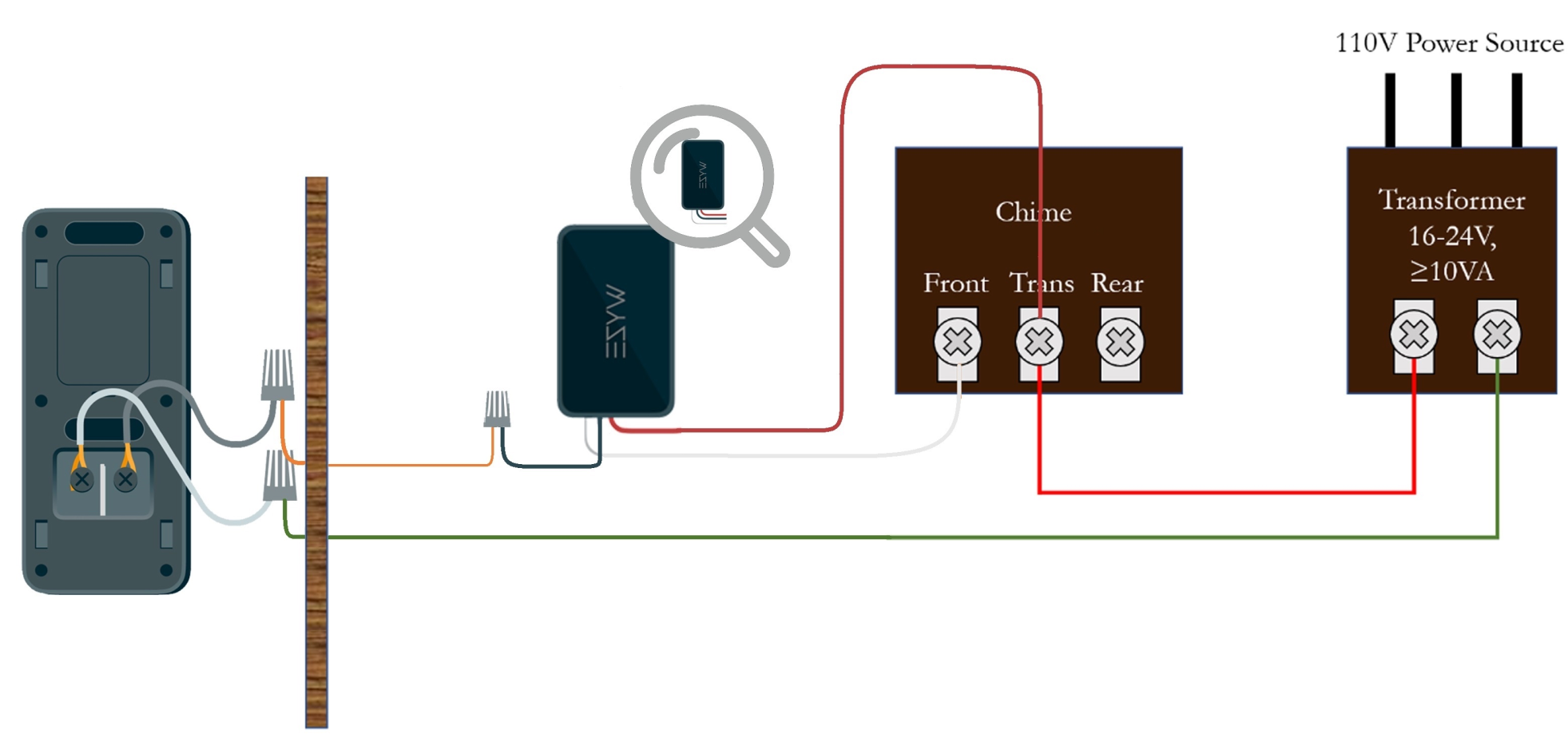

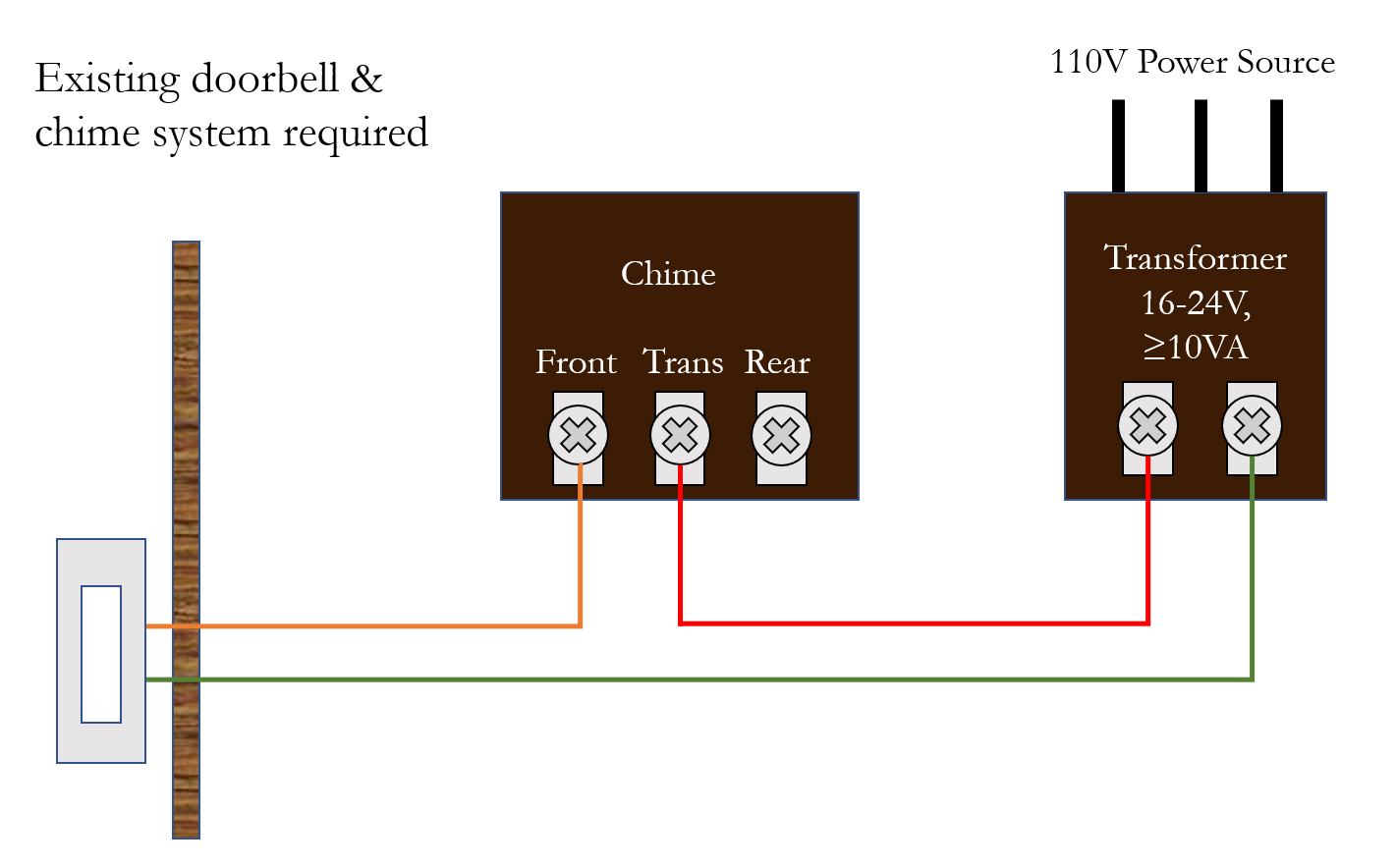

      • See the Before and After Installation graphics below for reference.
   2. If you have 3 wires, follow the instructions to select the correct door, and connect the proper wires.
   3. If you have 4 or more wires, follow the instructions to find the proper wires to connect.
      • This will involve some trial and error. If you are not comfortable testing your electrical panel, stop. Call your local electrician for help.
7. After completing the wiring instructions and capping the wires, mount your doorbell onto the mounting plate or bracket.
8. Turn on power at the electrical panel, then test that your doorbell rings when pressed. If it does, close the chime box.
9. In the Wyze app, go to your Wyze Duo Cam Doorbell > Settings > Chime.
10. Then tap My built-in house chime > Mechanical.
11. Your Wyze Doorbell Chime Controller installation is complete!

Si tiene un timbre con cámara (dos cables en la caja del timbre):

Before Installing Wyze Duo Cam Doorbell	Después de instalar Wyze Duo Cam Doorbell

Si tiene dos dispositivos Wyze Duo Cam Doorbell y una caja del timbre, aquí tiene fotos reales de cómo quedarían los controladores de timbre una vez instalados:

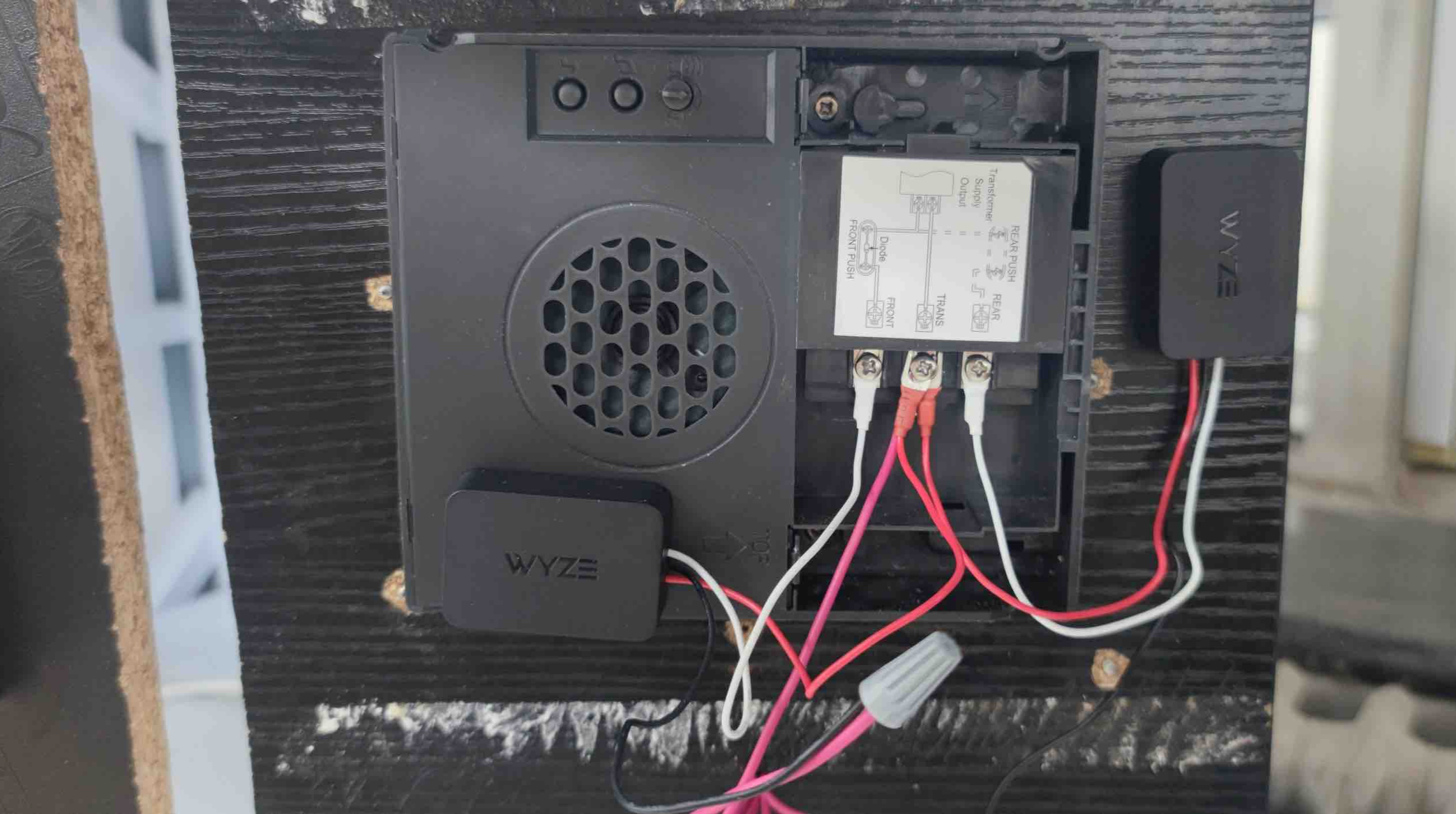

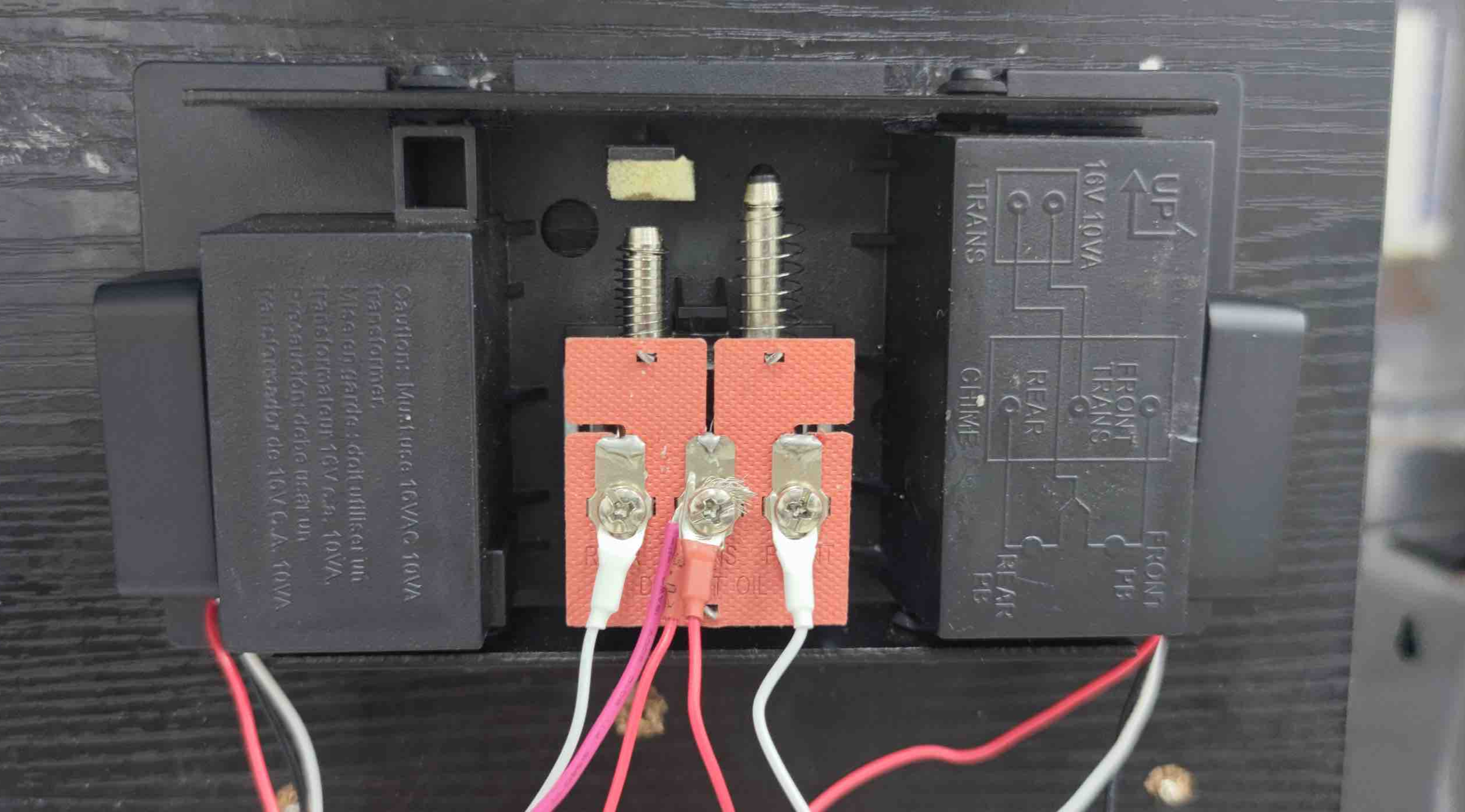

Caja de timbre mecánica con 2 controladores	Caja de timbre digital con 2 controladores
